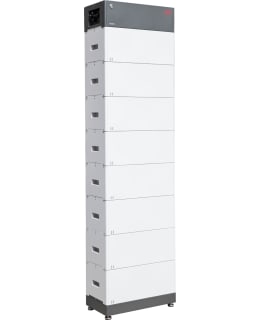

BYD B-BOX PREMIUM HVM 22,1kWh aurinkosähköenergiavarasto

BYD BATTERY BOX PREMIUM HVM 22.1 -ENERGIAVARASTO (22,08 kWh / 409,6 V)
BYD Battery Box Premium HVM -korkeajänniteakut soveltuvat ON-Grid -aurinkovoimaloihin ja erilaisiin sähkön varavoimaratkaisuihin korkean laadun energiavarastoiksi. Nyt voit varastoida ammattimaisesti aurinkopaneelien tuottaman energian BYD -akkujärjestelmään ja hyödyntää kaiken tuotetun energian omaan käyttöön. Haluttaessa järjestelmä toimii automaattisesti 3-vaihevaravoimalana sähkökatkoksen aikana OFF-Grid periaatteella ja voit käyttää turvallisesti kaikkia kodin sähkölaitteita myös katkon aikana.

Skaalautuvuutensa ansiosta BYD Battery Boxit ovat toimiva ratkaisu niin omakotitaloihin kuin myös suurempiin teollisiin ja kaupallisiin sovelluksiin. Järjestelmä mahdollistaa kodin energiaomavaraisuuden kasvattamisen ja hallinnoimisen laadukkaalla, mutta yksinkertaisella tavalla.

Energiavaraston komponentit
Battery Box Premium HVM energiavarasto koostuu 3–8 sarjaan kytketystä 2,76 kWh / 51,2 V HVM –akkumoduulista, sekä ohjausyksiköstä ja asennusalustasta. Yhden energiavarasto-boxin käyttökapasiteetti on 8,3–22,1 kWh. Energiavarastossa on modulaarinen rakenne ja sitä voidaan laajentaa erillisissä 2,76 kWh moduuleissa suuremmaksi. Energiavarastoa voidaan siten kasvattaa myöhemmin tarpeen mukaan suuremmaksi lisäämällä yksittäisiä HVM –moduuleja boxiin, sekä laajentamalla energiavarastoa huippuunsa rinnakkaisilla HVM -pinoilla. HVM -järjestelmän maksimikapasiteetti 66,2kWh, saavutetaan kytkemällä rinnakkain kolme identtistä Battery Box Premium HVM 22,1kWh -moduulipinoa.

HVM Battery Boxin parhaimmat puolet

• Korkeajännite (high power) soveltuu ON-Grid -aurinkovoimaloihin ja varavoimaratkaisuihin
• HVM-akuilla on suuri hyötysuhde korkeajänniteliitännän ansiosta
• Akustoa voidaan laajentaa lisäämällä päällekkäisiä HVM-moduuleja ja rinnakkaisia pinoja
• Helppokäyttöinen ja joustava ratkaisu patentoidun Plug in -designin ansiosta (ei vaadi sisäisiä johdotuksia)
• Helppo asentaa, lattia-asennuksen ansiosta asennus- ja käyttöönottoprosessit onnistuvat helposti ja nopeasti
• Kobolttivapaa LFP (Lithium Iron Phosphate) –akku on turvallinen, pitkäikäinen ja tehokas
• Yhteensopiva johtavien 1- ja 3-vaiheinvertteribrändien kanssa, esimerkiksi Fronius, SMA, Kostal, GoodWe, Sungrow ja Kaco hybridi-invertterit. Varmista yhteensopivuus invertterivalmistajalta
• Täyttää korkeat laatu ja turvallisuusstandardit, kuten esimerkiksi VDE 2510-50

Tekniset tiedot ja sisältö

• Energiavarasto: BYD BATTERY BOX PREMIUM HVM 22.1
• Yhden moduuliyksikön perustiedot: 2,76 kWh / 51,2 V / 38 kg
• Ohjausyksikkö: 1 kpl
• Asennusalusta: 1 kpl
• Moduulien määrä yhteensä: 8 kpl
• Akuston kokonaiskapasiteetti: 22,08 kWh
• Maksimi lähtövirta: 40 A
• Maksimi virtapiikki: 75 A / 3 s
• Nimellisjännite: 409,6 V
• Käyttöjännite: 320 ~ 460,8 V
• Mitat (K / L / S): 2160 x 585 x 298 mm
• Kokonaispaino: 319 kg

Yleistiedot

• Käyttölämpötila: -10 ° C - + 50 ° C
• Akkukennotekniikka: Litiumrautafosfaatti (koboltiton)
• Informaatioväylät: CAN / RS485
• Kotelon suojausluokitus: IP55
• Edestakainen hyötysuhde: ≥ 96 %
• Sertifikaatit: VDE2510-50 / IEC62619 / CEC / CE / UN38.3
• Käyttösovellukset: ON Grid / ON Grid + Backup / OFF Grid
• Takuu: 10 vuotta
• Yhteensopivat invertterit: esimerkiksi Fronius, SMA, Kostal, GoodWe, Sungrow ja Kaco hybridi-invertterit.
• Huomio: Varmista yhteensopivuus invertterivalmistajalta

Käyttösovellukset
BYD Battery Box Premium akut ovat yhteensopivia esimerkiksi Froniuksen Symo GEN24 Plus –hybridi-inverttereiden kanssa, jotka tukevat älykkäitä aurinkoakkujärjestelmiä. Voit seurata ja hallinnoida energian tuotantoa ja kulutusta vielä monipuolisemmin mobiililaitteilla asentamalla sähköjärjestelmään lisäksi Fronius Smart Meter energiamittarin. Yhdistämällä BYD Battery Boxin muihin kodin järjestelmiin, kuten lämmöntuotantoon tai sähköauton lataukseen, on mahdollista saavuttaa todella korkeat sähkön omakulutus- ja omavaraisuusasteet.

BYD B-Box energiavaraston modulaarinen rakenne helpottaa erikokoisten energiavarastojen kokoamisen, siirtämisen ja kasvattamisen aina tarpeen mukaan. Rinnakkaisliitännällä yhdessä järjestelmässä on mahdollista käyttää kolmea akustoa yhtä aikaa ja se soveltuu sekä 1- että 3-vaihejärjestelmiin. Asentamalla kodin sähköverkkoon esimerkiksi Froniuksen inverttereiden kanssa yhteensopivan Enwitecin verkonerotuskeskuksen, voit käyttää energiavarastoa myös OFF-Grid periaatteella sähkökatkosten aikana turvallisesti. Normaalisti sähkökatkostilanteissa esimerkiksi oma aurinkovoimala täytyy kytkeä pois päältä, ettei yleiseen sähköverkkoon pääse vahingossa virtaa verkon huoltotöiden aikana. BYD Battery Box –energiavarastojärjestelmän ansiosta tätä riskiä ei pääse muodostumaan ja voit huoletta käyttää varastoitua sähköenergiaa kodin sähkölaitteille myös sähkökatkon aikana.

HVM vs HVS - Moduulien jännitteet eroavat toisistaan
Tehokkaampien HVS-moduulien nimellisjännite on 102,4 V moduulia kohden, sen sijaan HVM-moduulien nimellisjännite on 51,2 V moduulia kohden. Toisaalta HVM:n kapasiteettia voidaan kasvattaa hyvin laajaksi, jopa 22,1 kWh x 3 = 66,2 kWh asti. Erilaiset jännitteet vaikuttavat akkujen lataus- ja purkutehoihin. Tämä mahdollistaa sen, että voit valita kahdesta vaihtoehdosta käyttötarkoitukseen sopivimman akkujärjestelmän. Moduuleja ei voi kuitenkaan sekoittaa keskenään, joten noudatathan valmistajan asennus- ja kokoamisohjeita tarkasti.

* Varmistathan että käyttämässäsi taajuusmuuttajassa on aina uusin ohjelmistopäivitys asennettuna, jotta taajuusmuuttaja ja akun varastointi toimisivat oikein ja optimaalisesti.

BYD BATTERI LÅDA PREMIUM HVM 22.1 - ENERGILAGRING (22,08 kWh / 409,6 V)
BYD Battery Box Premium HVM högspänningsbatterier är lämpliga för ON-Grid solkraftverk och olika reservkraftslösningar för högkvalitativ energilagring. Nu kan du professionellt lagra energin som produceras av solpanelerna i batterisystemet BYD och utnyttja all energi som produceras för eget bruk. Om så önskas fungerar systemet automatiskt som ett 3-fas reservkraftverk vid ett strömavbrott baserat på OFF-Grid principen och du kan tryggt använda alla elektriska apparater i hemmet även under ett strömavbrott.

På grund av sin skalbarhet är BYD batteriboxar en funktionell lösning för privata hus såväl som för större industriella och kommersiella applikationer. Systemet gör det möjligt att öka och hantera bostadens energisjälvförsörjning på ett högkvalitativt men ändå enkelt sätt.

Energilagringskomponenter
Batteribox Premium HVM energilagring består av 3–8 stycken 2,76 kWh / 51,2 V HVM batterimoduler kopplade i serie, samt en styrenhet och installationsplattform. Användningskapaciteten för en energilagringsbox är 8,3–22,1 kWh. Energilagret har en modulär struktur och kan byggas ut större i separata 2,76 kWh-moduler. Energilagret kan alltså utökas senare vid behov genom att lägga till individuella HVM-moduler i lådan, och genom att utöka energilagret till sin topp med parallella HVM-stackar. HVM-systemets maximala kapacitet på 66,2 kWh uppnås genom att parallellkoppla tre identiska Battery Box Premium HVM 22,1kWh modulstaplar.

De bästa aspekterna av HVM Battery Box

• Högspänning (hög effekt) är lämplig för ON-Grid solkraftverk och reservkraftslösningar
• HVM-batterier har hög effektivitet tack vare högspänningsanslutningen
• Batteriet kan utökas genom att lägga till överlappande HVM-moduler och parallella stackar
• Lätt att använda och flexibel lösning tack vare den patenterade Plug-in-designen (ingen intern ledning krävs)
• Lätt att installera, tack vare golvinstallationen är installations- och idrifttagningsprocessen enkla och snabba
• Det koboltfria LFP (Lithium Iron Phosphate) batteriet är säkert, långvarigt och effektivt
• Kompatibel med ledande 1-fas och 3-fas växelriktare varumärken, såsom Fronius, SMA, Kostal, GoodWe, Sungrow och Kaco hybrid växelriktare. Kontrollera kompatibiliteten med växelriktartillverkaren
• Uppfyller höga kvalitets- och säkerhetsstandarder, såsom VDE 2510-50

Tekniska data och innehåll

• Energilagring: BYD BATTERY BOX PREMIUM HVM 22.1
• Grunddata för en modulenhet: 2,76 kWh / 51,2 V / 38 kg
• Styrenhet: 1 st
• Monteringssockel: 1 st
• Totalt antal moduler: 8 st
• Total batterikapacitet: 22,08 kWh
• Maximal utström: 40 A
• Maximal strömtopp: 75 A / 3 s
• Nominell spänning: 409,6V
• Driftspänning: 320~460,8V
• Mått (H/B/D): 2160 x 585 x 298 mm
• Totalvikt: 319 kg

Allmän information

• Drifttemperatur: -10°C till +50°C
• Battericellsteknik: Litiumjärnfosfat (koboltfri)
• Informationsbussar: CAN / RS485
• Kapslingsklass: IP55
• Effektivitet tur och retur: ≥ 96 %
• Certifikat: VDE2510-50 / IEC62619 / CEC / CE / UN38.3
• Applikationer: ON Grid / ON Grid + Backup / OFF Grid
• Garanti: 10 år
• Kompatibla växelriktare: till exempel Fronius, SMA, Kostal, GoodWe, Sungrow och Kaco hybridväxelriktare.
• Observera: Kontrollera kompatibiliteten med omriktartillverkaren

Driftsapplikationer
BYD Battery Box Premium-batterier är kompatibla till exempel med Fronius Symo GEN24 Plus hybridväxelriktare som stödjer smarta solcellsbatterisystem. Du kan övervaka och hantera energiproduktion och energiförbrukning ännu mer mångsidigt med mobila enheter genom att dessutom installera en Fronius Smart Meter energimätare i elsystemet. Genom att koppla BYD Battery Box till andra hemsystem, såsom värmeproduktion eller elbilsladdning, är det möjligt att uppnå riktigt höga nivåer av självkonsumtion och självförsörjning.

Den modulära uppbyggnaden av BYD B-Box energilagring gör det lättare att montera, flytta och öka energilagring av olika storlekar efter behov. Med parallellkoppling i ett system är det möjligt att använda tre batterier samtidigt och det passar för både 1- och 3-fassystem. Genom att installera till exempel en Enwitec nätverksisoleringscentral kompatibel med Fronius växelriktare i hemmets elnät kan du även säkert använda energilagringen enligt OFF-Grid principen vid strömavbrott. Normalt ska vid exempelvis elavbrott det egna solkraftverket stängas av, så att ingen ström av misstag tillförs det allmänna elnätet vid underhållsarbeten på nätet. Tack vare BYD Battery Box energilagringssystem kan denna risk inte uppstå och du kan använda den lagrade elektriska energin till elektriska hushållsapparater utan oro även under ett strömavbrott.

HVM vs HVS - Modulernas spänningar skiljer sig åt
De mer effektiva HVS-modulerna har en nominell spänning på 102,4 V per modul, medan HVM-moduler har en nominell spänning på 51,2 V per modul. Å andra sidan kan kapaciteten hos HVM ökas mycket, upp till 22,1 kWh x 3 = 66,2 kWh. Olika spänningar påverkar batteriernas laddning och urladdning. Detta gör att du kan välja det mest lämpliga batterisystemet för de två alternativen. Modulerna kan dock inte blandas med varandra, så följ tillverkarens installations- och monteringsanvisningar exakt.

* Se till att frekvensomformaren du använder alltid har den senaste mjukvaruuppdateringen installerad, så att frekvensomformaren och batterilagringen fungerar korrekt och optimalt.
