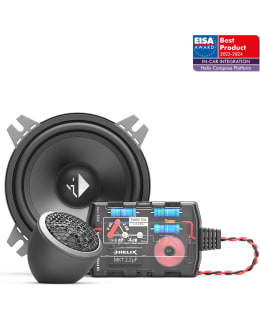

Helix CB K100.2-S3 4" 2-tie erillissarja

Helix Compose Basic 100mm / 4″ - 2-tie erillissarja

Compose -sarjan kaiuttimien ohmiluku on optimoitu Helix / Match DSP -prosessoreita ajatellen.

Helix Basic on Compose -sarjan edullisin ja loistavalla hinta- / laatusuhteella varustettu mallisto!

Muiden Compose -mallien tapaan myös Basic on kehitetty autossa paikallaan, jonka ansiosta niiden optimointi on tehty nimenomaan autokäyttöön.

Yksi Compose -sarjan keskeisistä elementeistä on patentoitu kiinnitysjärjestelmä nimeltä FlexMount, joka perustuu erityisesti kehittyneisiin kaiutinadaptereihin.
Tämän tekniikan avulla voit asentaa Compose Basic -.kaiuttimet lähes äärettömään määrään automalleja vaihtamalla autoosi sopivan soviterenkaan.

Compose Basic -erillissarjat ovat yhteensopiva FlexMount20 -adapterien kanssa.

Power handling RMS / Max.     P    60 / 90 Watts

Frequency response         100 Hz - 22,000 Hz

Impedance    Z    3 Ω

Sensitivity     SPL    88 dB @ 2.83V / 1m

84 dB @ 1W / 1m

Outer diameter    ø

Tweeter: 32.0 mm / 1.26”

Midrange: 99.2 mm / 3.91”



Installation diameter    ø

Tweeter: 32.0 mm / 1.26”

Midrange: 89.5 mm / 3.52”



Installation depth

Tweeter: 9.8 mm / 0.39”

Midrange: 48.9 mm / 1.93”



Dimensions crossover

103.3 x 50.4 x 25.0 mm /

4.07 x 1.98 x 0.98”





Midrange

Impedance    Z    3 Ω

DC resistance    Re    3.1 Ω

Resonance frequency    Fs    116 Hz

Mechanical Q factor    Qms    5.05

Electrical Q factor    Qes    0.97

Total Q factor    Qts    0.81

Compliance    Cms    250 μm/N

Equivalent air volume    Vas    0.9 L

Force factor    B*l    4.2 Tm

Cone area    Sd    50 cm2

Moving mass    Mms    7.5 g

Mechanical resistance    Rms    1.09 kg/s

Voice coil diameter     ø    25 mm

Voice coil winding height



    8.9 mm

Max. linear excursion    Xmax    +/- 2.5 mm



Tweeter

Impedance    Z    4 Ω

Resonance frequency    Fs    2000 Hz

Voice coil diameter    ø    20 mm

Helix Compose Basic 100mm / 4″ - 2-vägs standalone

Compose-serien är optimerad för Helix / Match DSP-processorer.

Helix Basic är den mest prisvärda och mest prisvärda modellen i Compose-serien!

I likhet med de andra Compose-modellerna är Basic utformad för att monteras i bilen, så den är optimerad specifikt för bilanvändning.

En av de viktigaste delarna i Compose-serien är ett patenterat monteringssystem som kallas FlexMount, baserat på specialutvecklade högtalaradaptrar.
Den här tekniken gör att du kan installera Compose Basic-högtalare i ett nästan oändligt antal bilmodeller genom att helt enkelt byta ut monteringsringen så att den passar din bil.

Compose Basic-högtalare är kompatibla med FlexMount20-adaptrar.

Effekthantering RMS / Max.     P     60 / 90 watt

Frekvensåtergivning        100 Hz - 22 000 Hz

Impedans     Z    3 Ω

Känslighet      SPL      88 dB @ 2.83V / 1m

84 dB @ 1W / 1m

Ytterdiameter     ø

Tweeter: 32,0 mm / 1,26"

Mellanregister: 99.2 mm / 3,91"



Installationsdiameter     ø

Tweeter: 32,0 mm / 1,26"

Mellanregister: 89,5 mm / 3.52"



Installationsdjup

Tweeter: 9,8 mm / 0,39"

Mellanregister: 48,9 mm / 1.93"



Mått crossover

103,3 x 50,4 x 25,0 mm /

4,07 x 1,98 x 0.98"





Mellanregister

Impedans     Z    3 Ω

DC-motstånd     Re    3.1 Ω

Resonansfrekvens    Fs    116 Hz

Mekanisk Q-faktor     Qms    5.05

Elektrisk Q-faktor     Qes    0.97

Total Q-faktor     Qts     0.81

Kompatibilitet     Cms   250 μm/N

Ekvivalent luftvolym    Vas     0.9 L

Kraftfaktor    B*l    4.2 Tm

Konarea    Sd    50 cm2

Rörlig massa     Mms     7.5 g

Mekaniskt motstånd     Rms   1.09 kg/s

Tonspolens diameter     ø    25 mm

Tonspolens lindningshöjd



    8,9 mm

Max. linjärt utslag     Xmax     +/- 2.5 mm



Tweeter

Impedans    Z     4 Ω

Resonansfrekvens    Fs     2000 Hz

Tonspolens diameter     ø    20 mm
