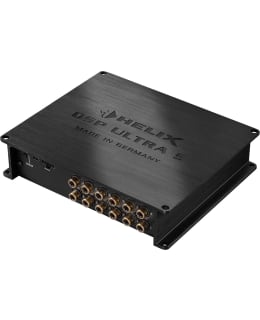

Helix DSP ULTRA S 12-kanavaa signaaliprosessori

Kuten nimikin jo kertoo, Helix DSP ULTRA S on aivan jotain muuta kuin yksi uusi prosesori jossa on pari kanavaa enemmän. ULTRA S on laite joka vie DSP-laitteet aivan uudelle tasolle ja näyttää Audiotec Fischerin osaamisen DSP teknologian edelläkävijänä.

Uudelleen suunniteltu audiosignaalipolku vähentää särötekijän minimiin: sen ytimessä ovat maineikkaat AKM Velvet Sound™ 32 Bit AD- ja DA-signaalimuuntimet ja uudet, korkealaatuiset operaatiovahvistimet legendaarisesta TI/BurrBrown ″OPA-sarjasta″ SoundPlus™-tekniikalla, joka takaa parhaan mahdollisen äänenlaadun.

Laskentatehoa voidaan parantaa vain lisäämällä laskentatehoa. ULTRA S on kaksi kaikkein tehokkainta 64 bittistä audio signaali prosessoria mitä Analog Devicesin valikoimista löytyy. Uskomattomat 2.4 miljardia MAC operaatiota sekunnissa mahdollistavat kahdentoista yksittäisen kanavan käsittelyn ja 96 kHz näytteenottotaajuuden.

Uusi 32 bittinen ACO platform mahdollistaa nopean toiminnan kaikessa mutta se tekee myös paljon muuta. Tärkeimpänä ominaisuutena OEM-äänilähteiden signaalin analysointi ja vasteen automaattinen suoristaminen. Tällä kompensoidaan sisääntulosignaalin vääristymät joita OEM-laitteissa usein on tehty kompensoimaan huonolaatuisia alkuperäisiä kaiuttimia.

ULTRA S asentuu saumattomasti minkä tahansa OEM-äänilähteen perään ADEP.3 piirin ja uskomattoman laajan sisääntuloherkkyyden ansiosta. 4-32 Voltin sisääntuloherkkyys kaiutintasoisessa sisääntulossa mahdollistaa asennuksen OEM-vahvistinten perään niissä autoissa joissa sen poistaminen soittimen perästä on mahdotonta

Technical data

Inputs    8 x RCA / Cinch

8 x Highlevel speaker input

1 x Optical SPDIF (12 - 96 kHz)

1 x Coax SPDIF (12 - 192 kHz)

1 x Remote In

Input sensitivity    RCA / Cinch 1 - 8 Volts

Highlevel 4 - 32 Volts

Outputs    12 x RCA / Cinch

1 x Remote Out

Output voltage    8 Volts

Frequency response    10 Hz - 44,000 Hz

DSP resolution    64 Bit

DSP power    2 x 295 MHz (2.4 billion MAC operations/second)

Sampling rate    96 kHz

DSP type    2 x Audio signal processor

Signal converters    A/D: Asahi Kasei 32 Bit

D/A: Asahi Kasei 32 Bit

Signal-to-noise ratio digital input    117 dB (A-weighted)

Signal-to-noise ratio analog input    111 dB (A-weighted)

Total harmonic distortion (THD+N) digital input     0.0004 %

Total harmonic distortion (THD+N) analog input     0.0008 %

IM distortion (IMD) digital input     0.0015 %

IM distortion (IMD) analog input     0.003 %

Crosstalk     90 dB

Operating voltage    9.6 - 17 Volts (max. 5 sec. down to 6 Volts)

Power rating    DC 12 V ⎓ 1.1 A max.

Current draw    550 mA

Max. remote output current    500 mA

Operating temperature range    -40°C to +70°C

Additional features    HEC slot, Ground lift switch, Smart Control Port, 32 Bit CoProcessor, ADEP.3 circuit, Auto Remote switch

Dimensions (H x W x D)    40 x 177 x 170 mm /

1.58 x 6.97 x 6.69“

Scope of delivery

1 x Signal processor HELIX DSP ULTRA S

1 x USB cable

1 x Mounting material

1 x Instruction manual

Som namnet antyder är Helix DSP ULTRA S något helt annat än bara en processor med några fler kanaler. ULTRA S är en enhet som tar DSP-utrustning till en helt ny nivå och visar Audiotec Fischers expertis som en pionjär inom DSP-teknik.

Den omdesignade ljudsignalvägen reducerar distorsionen till ett minimum: i dess kärna finns de välkända AKM Velvet Sound™ 32 Bit AD- och DA-signalomvandlarna och nya högkvalitativa op-ampar från den legendariska TI/BurrBrown ″OPA-serien″ med SoundPlus™-teknik för bästa möjliga ljudkvalitet.

Det enda sättet att förbättra datorkraften är att öka datorkraften. ULTRA S har två av de mest kraftfulla 64-bitars ljudsignalprocessorerna som finns tillgängliga från Analog Devices. Otroliga 2,4 miljarder MAC-operationer per sekund möjliggör bearbetning av tolv individuella kanaler och en samplingsfrekvens på 96 kHz.

Den nya 32-bitars ACO-plattformen möjliggör snabb prestanda på allt, men den gör också så mycket mer. Bland nyckelfunktionerna finns signalanalys av OEM-ljudkällor och automatisk utjämning av responsen. Detta kompenserar för den distorsion i insignalen som ofta introduceras i OEM-utrustning för att kompensera för originalhögtalare av dålig kvalitet.

ULTRA S installeras sömlöst bakom alla OEM-ljudkällor ADEP.3 kretsar och otroligt bred ingångskänslighet. Ingångskänsligheten på 4-32 volt för högtalarnivåingången möjliggör installation bakom OEM-förstärkare i bilar där det är omöjligt att ta bort den bakre delen av spelaren

Tekniska data

Ingångar    8 x RCA / Cinch

8 x Högnivå högtalaringång

1 x Optisk SPDIF (12 - 96 kHz)

1 x Koax SPDIF (12 - 192 kHz)

1 x Fjärrkontroll In

Ingångskänslighet   RCA / RCA 1 - 8 Volt

Högnivå 4 - 32 Volt

Utgångar    12 x RCA / RCA

1 x Remote Out

Utgångsspänning    8 volt

Frekvenssvar     10 Hz - 44 000 Hz

DSP-upplösning     64 Bit

DSP-effekt    2 x 295 MHz (2.4 miljarder MAC-operationer/sekund)

Samplingsfrekvens    96 kHz

DSP-typ    2 x audiosignalprocessor

Signalomvandlare   A/D: Asahi Kasei 32 bitar

D/A: Asahi Kasei 32 Bit

Signal/brusförhållande digital ingång     117 dB (A-vägd)

Signal/brusförhållande analog ingång     111 dB (A-vägd)

Total harmonisk distorsion (THD+N) digital ingång      0.0004 %

Total harmonisk distorsion (THD+N) analog ingång     0,0008 %

IM-distorsion (IMD) digital ingång    0.0015 %

IM-distorsion (IMD) analog ingång     0,003 %

Crosstalk     90 dB

Driftspänning     9.6 - 17 volt (max. 5 sek. ner till 6 volt)

Effektklassning     DC 12 V ⎓ 1,1 A max.

Strömuttag    550 mA

Max. fjärrstyrd utgångsström    500 mA

Driftstemperaturområde   -40°C till +70°C

Ytterligare funktioner    HEC-kortplats, marklyftsbrytare, Smart Control Port, 32-bitars co-processor, ADEP.3 krets, Auto Remote-omkopplare

Mått (H x B x D)    40 x 177 x 170 mm /

1,58 x 6,97 x 6,69"

Leveransomfattning

1 x Signalprocessor HELIX DSP ULTRA S

1 x USB-kabel

1 x Monteringsmaterial

1 x Instruktionsbok
