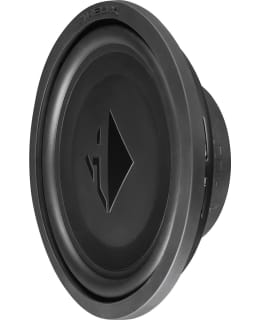

Helix IK S12-DVC2 12" subwoofer

Helix IK S12 on erittäin laadukas matalarunkoinen subwoofer joka toimii pienessä kotelossa ja sen mukana tulee suojaritilä.

Tämän elementin asennussyvyys on vain 95.5 mm joten sen voi asentaa todella matalaan koteloon.

Helixin IK-sarjan subwooferit toimivat pienissä koteloissa. Sekä refleksikotelossa että suljetussa. Kohtuuhintaiset elementit saatavana 2×2 Ohmin ja 1x2 Ohmin puhekeloilla. IK -sarjan elementit tarjoavat erittäin hyvää äänenlaatua pienestä kotelosta.

Power handling RMS / max.    P    300 / 600 Watts

Impedance     Z    2 x 2 Ω

DC resistance     Re    2 x 1.8 Ω

Resonance frequency     Fs    36 Hz

Mechanical Q factor     Qms    5.41

Electrical Q factor     Qes    0.52

Total Q factor    Qts    0.48

Compliance    Cms    95 μm/N

Equivalent air volume    Vas    40 L

Force factor     B*I    17.2 Tm

Sensitivity     SPL    91.0 dB @ 2.83V / 1m

88.0 dB @ 1W / 1m

Cone area     Sd    523 cm²

Moving mass     Mms    220 g

Cone material         Sandwich paper cone

Mechanical resistance     Rms    7.9 kg/s

Voice coil diameter    ø    50.8 mm

Voice coil winding height         24 mm

Max. linear excursion     Xmax    +/- 8.0 mm

Outer diameter    ø    316 mm / 12.44″

Installation diameter    ø    276.8 mm / 10.90″

Installation depth         95.5 mm / 3.76″



Recommended enclosure volumes



Sealed box

Net volume         22 L

Lower limiting frequency (-3dB)         39 Hz

Recommended DSP settings         Recommended ″self-define″ highpass filter with 35 Hz cut-off frequency and Q = 1.5

additional EQ filter 75 Hz / Q = 1.5 / -3 dB



Vented box

Net volume         40 L

Port diameter    ø    100 mm / 3.94″

Port area         78 cm²

Port length         32 cm / 12.6″

Port tuning frequency    Fb    36 Hz

Lower limiting frequency (-3dB)         37 Hz

Recommended DSP settings         Recommended ″self-define″ highpass filter with 36 Hz cut-off frequency and Q = 1.0

additional EQ filter 75 Hz / Q = 0.7 / -2 dB



Scope of delivery

1 x Subwoofer HELIX IK S12-DVC2

1x Grille

1 x Gasket

1x Enclosure connecting terminal

1 x Data sheet

Helix IK S12 är en lågprofilsubwoofer av mycket hög kvalitet som fungerar i ett litet kabinett och levereras med ett skyddsgaller.

Detta element har ett monteringsdjup på endast 95,5 mm så det kan installeras i ett mycket grunt kabinett.

Helix IK-seriens subwoofers fungerar i små kabinett. Både i reflex och förseglade kapslingar. Prisvärda element som finns med 2×2 Ohm och 1x2 Ohm talspolar. Elementen i IK-serien erbjuder mycket bra ljudkvalitet i ett litet hölje.

Effekthantering RMS / max.    P     300 / 600 Watt

Impedans      Z     2 x 2 Ω

DC-motstånd      Re    2 x 1.8 Ω

Resonansfrekvens    Fs     36 Hz

Mekanisk Q-faktor     Qms    5.41

Elektrisk Q-faktor      Qes     0,52

Total Q-faktor     Qts    0.48

Kompatibilitet     Cms   95 μm/N

Ekvivalent luftvolym    Vas    40 L

Kraftfaktor      B*I      17.2 Tm

Känslighet      SPL    91,0 dB @ 2,83V / 1m

88.0 dB @ 1W / 1m

Konarea      Sd    523 cm²

Rörlig massa     Mms     220 g

Konmaterial      Sandwichpapperskon

Mekaniskt motstånd     Rms     7.9 kg/s

Tonspolens diameter     ø    50,8 mm

Tonspolens lindningshöjd      24 mm

Max. linjär utslagning      Xmax     +/- 8,0 mm

Ytterdiameter     ø    316 mm / 12.44″

Installationsdiameter    ø   276,8 mm / 10,90″

Installationsdjup       95,5 mm / 3.76″



Rekommenderade skåpvolymer



Sluten låda

Nettovolym         22 L

Lågsta gränsfrekvens (-3dB)       39 Hz

Rekommenderade DSP-inställningar          Rekommenderat ″självdefinierande″ högpassfilter med 35 Hz gränsfrekvens och Q = 1.5

ytterligare EQ-filter 75 Hz / Q = 1.5 / -3 dB



Ventilerad låda

Nätvolym      40 L

Portdiameter     ø    100 mm / 3.94″

Portarea       78 cm²

Portlängd       32 cm / 12.6″

Portens avstämningsfrekvens    Fb     36 Hz

Lågre gränsfrekvens (-3dB)          37 Hz

Rekommenderade DSP-inställningar        Rekommenderat ″självdefinierat″ högpassfilter med 36 Hz gränsfrekvens och Q = 1.0

tilläggs EQ-filter 75 Hz / Q = 0,7 / -2 dB



Leveransomfattning

1 x Subwoofer HELIX IK S12-DVC2

1x Galler

1 x Packning

1x Anslutningsterminal för kapsling

1 x Datablad
