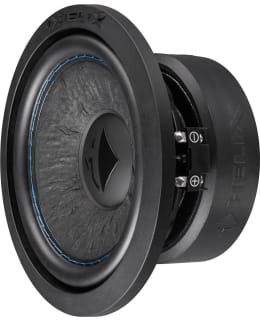

Helix IK W6-SVC2 6,5" subwoofer

Helixin IK-sarjan 6,5″ subwooferelementti joka toimii pienessä refleksikotelossa. koteloissa. Elementtiä saa 2x2 Ohmin ja 1x2 Ohmin puhekeloilla. Nämä elementit tarjoavat erittäin hyvää äänenlaatua pienestä tilasta.

Power handling RMS / Max.    P    150 / 300 Watt

Impedance    Z    1 x 2 Ω

DC resistance     Re    1 x 2.0 Ω

Resonance frequency     Fs    50 Hz

Mechanical Q factor    Qms    3.92

Electrical Q factor     Qes    0.32

Total Q factor     Qts    0.30

Compliance    Cms    261 μm/N

Equivalent air volume     Vas    5.3 L

Force factor     B*I    12.3 Tm

Sensitivity    SPL    89.0 dB @ 2.83V / 1m

86.0 dB @ 1W / 1m

Cone area     Sd    123 cm²

Moving mass     Mms    37 g

Cone material         Hand-scooped paper cone

Mechanical resistance     Rms    3.04 kg/s

Voice coil diameter    ø    37 mm

Voice coil winding height         18 mm

Max. linear excursion     Xmax    +/- 6.0 mm

Outer diameter    ø    164.2 mm / 6.46″

Installation diameter    ø    132.5 mm / 5.22″

Installation depth         74.3 mm / 2.93″



Recommended enclosure



Vented box

Net volume         7 L

Port diameter    ø    50 mm

Port area         20 cm²

Port length         34 cm (angled port)

Port tuning frequency    Fb    45 Hz

Lower limiting frequency (-3dB)         43 Hz

Recommended DSP settings         Recommended ″self-define″ highpass filter with 45 Hz cut-off frequency and Q = 1.2

additional EQ filter 80 Hz / Q = 1.0 / +1.0 dB



Scope of delivery

1 x Subwoofer HELIX IK W6-DVC2

1 x Grille

1 x Gasket

1 x Data sheet

Helix IK-serie 6,5″ subwooferelement som fungerar i ett litet reflexkabinett. Elementet finns med 2x2 Ohm och 1x2 Ohm talspolar. Dessa element erbjuder mycket bra ljudkvalitet i ett litet utrymme.

Effekthantering RMS / Max.    P     150 / 300 Watt

Impedans     Z     1 x 2 Ω

DC-motstånd     Re    1 x 2.0 Ω

Resonansfrekvens   Fs    50 Hz

Mekanisk Q-faktor    Qms     3.92

Elektrisk Q-faktor      Qes     0,32

Total Q-faktor      Qts    0.30

Kompatibilitet    Cms    261 μm/N

Ekvivalent luftvolym    Vas    5.3 L

Kraftfaktor    B*I    12,3 Tm

Känslighet     SPL    89,0 dB @ 2,83V / 1m

86.0 dB @ 1W / 1m

Konarea    Sd    123 cm²

Rörlig massa    Mms     37 g

Konmaterial       Handskuren papperskon

Mekaniskt motstånd     Rms     3.04 kg/s

Röstspole diameter     ø    37 mm

Röstspole lindningshöjd       18 mm

Max. linjärt utslag      Xmax     +/- 6,0 mm

Ytterdiameter     ø    164,2 mm / 6.46″

Installationsdiameter    ø    132,5 mm / 5,22″

Installationsdjup       74,3 mm / 2.93″



Rekommenderad kapsling



Ventilerad låda                     7 L

Portdiameter          50 mm

Portarea         20 cm²

Portlängd        34 cm (vinklad port)

Portens avstämningsfrekvens    Fb     45 Hz

Lågre gränsfrekvens (-3dB)         43 Hz

Rekommenderade DSP-inställningar          Rekommenderat ″självdefinierat″ högpassfilter med 45 Hz gränsfrekvens och Q = 1.2

tilläggs EQ-filter 80 Hz / Q = 1,0 / +1,0 dB



Leveransomfattning

1 x HELIX IK W6-DVC2 subwoofer

1 x Galler

1 x Packning

1 x Datablad
