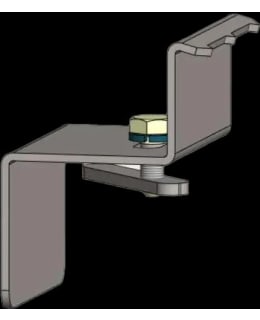

PP-tuote aurinkopaneelin kattoasennuskiskon päätykiinnike

Päätykiinnikkeet asennetaan paneelirivistön ensimmäiseen ja viimeiseen paneeliin, jotta ne pysyvät paikallaan koko asennuksen ajan.

Asennusohje:


Valmistele asennuskisko:

Varmista, että asennuskiskot on asennettu tukevasti kattoon tai muuhun asennusalustaan oikeassa kulmassa ja etäisyydellä toisistaan.

Aseta ensimmäinen paneeli paikalleen:

Nosta aurinkopaneeli asennuskiskolle ja aseta se haluttuun kohtaan. Varmista, että paneeli on suorassa ja oikeassa linjassa kiskojen kanssa.

Sijoita päätykiinnike:

Aseta päätykiinnike paneelin reunan päälle niin, että se puristaa paneelin reunaa kiskoa vasten. Päätykiinnike tulee paneelin ulkoreunaan, joko ylä- tai alapuolelle, riippuen siitä, kummalle puolelle asennus aloitetaan.

Kiinnitä päätykiinnike:

Kiinnitä päätykiinnike ruuvilla kiskoon. Varmista, että kiinnike on tiukasti paikoillaan, mutta varo ylitiukentamasta ruuvia, jotta paneeli ei vaurioidu.

Asenna muut paneelit:

Jatka muiden paneelien asennusta samalla tavalla, mutta kiinnitä ne ensin välikiinnikkeillä ja asenna päätykiinnike vasta viimeisen paneelin ulkoreunaan.

Viimeisen paneelin päätykiinnike:

Kun viimeinen paneeli on asennettu, aseta päätykiinnike sen vapaaseen reunaan ja kiinnitä se samalla tavalla kuin ensimmäinen päätykiinnike.

Lopputarkastus:

Tarkista, että kaikki paneelit ovat suorassa ja kiinnikkeet ovat kunnolla kiristetty. Varmista, että kaikki päätykiinnikkeet ovat tiukasti kiinni ja pitävät paneelit turvallisesti paikoillaan.

Päätykiinnikkeiden oikea asennus varmistaa, että aurinkopaneelijärjestelmä pysyy paikallaan ja kestää pitkään.

Ändfästen monteras på den första och sista panelen i panelraden för att hålla dem på plats under hela installationen.

Installationsinstruktioner :


Förbered monteringsskenan:

Se till att monteringsskenorna är stadigt installerade i taket eller annan monteringsbas i rätt vinkel och på avstånd från varandra.

Placera den första panelen på plats:

Lyft upp solpanelen på installationsskenan och placera den i önskat läge. Se till att panelen är rak och korrekt inriktad med skenorna.

Placera ändfästet:

Placera ändfästet över kanten av panelen så att det trycker panelens kant mot skenan. Ändfästet kommer i ytterkanten av panelen, antingen ovanför eller under, beroende på vilken sida du påbörjar monteringen på.

Fäst ändfästet:

Fäst ändfästet på skenan med en skruv. Se till att fästet sitter stadigt på plats, men var noga med att inte dra åt skruven för att undvika att skada panelen.

Installera andra paneler:

Fortsätt att montera de andra panelerna på samma sätt, men fäst dem först med mellanfästen och montera ändfästet endast i ytterkanten av den sista panelen.

Ändfäste för den sista panelen:

Efter att den sista panelen är monterad, placera ändfästet på sin fria kant och fäst det på samma sätt som det första ändfästet.

Slutbesiktning:

Kontrollera att alla paneler är raka och att fästelementen är ordentligt åtdragna. Se till att alla ändfästen är åtdragna och håll panelerna säkert på plats.

Korrekt montering av ändfästena säkerställer att solpanelssystemet håller sig på plats och håller länge.
