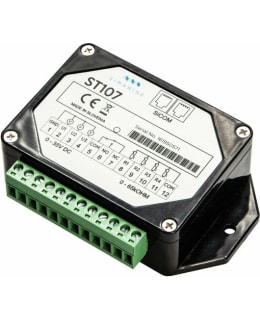

Simarine St107 digitaalinen moduuli

Erittäin monipuolinen digitaalinen moduuli, maks. 7 säiliön tasojen, 3 akun jännitteiden ja 4 lämpötilatason valvontaan.

• Maks. 3 ST107- moduulia liitettävissä PICO-järjestelmään

• ST107 mahdollistaa jopa 7 säiliön tasoseurannan, 3 akkujännitteen valvonnan ja 4 lämpötila- tason seurannan.

Liitäntävaihtoehdot:
Säiliötasot: polttoaine, makea vesi, harmaa vesi, musta vesi
Säiliötasoanturit: resistanssi, jännite, ultraääni
Lämpötila-anturit: resistanssi
Akun jännite: käynnistys, potkurit

Liitännät:
3 x jännitetulot
4 x resistanssitulot
1 x relelähtö


Tekniset tiedot:

KÄYTTÖ
Jännitealue: 6 - 35 V
Lämpötila-alue: -20 - +70 °C
Tehonkulutus @ 12 V: 2,5 mA

JÄNNITTEEN MITTAUSTULOT: 3
Mittausalue: 0 – 35 V
Erotuskyky: 1 mV
Tarkkuus: ± 0,2 %
Näytteenottoväli: 100 ms

RESISTANSSI/NTC 10K TULOJA 4 KPL
Mittausalue: 0 Ω - 65 kΩ
Tarkkuus: ± 3,0 %
Lämpötila-alue: -15 – +80 °C
Kalibrointipisteet: 11

RELELÄHTÖ: 50 V. 1A
SICOM-LIITTIMET: 2
T001

En mycket mångsidig digital modul för övervakning av upp till 7 tanknivåer, 3 batterispänningar och 4 temperaturnivåer.

• Max 3 ST107-moduler kan anslutas till PICO-systemet

• ST107 möjliggör upp till 7 tanknivåövervakning, 3 batterispänningsövervakning och 4 temperaturnivåövervakning.

Anslutningsalternativ:
Tanknivåer: bränsle, färskvatten, gråvatten, svart vatten
Tanknivåsensorer: motstånd, spänning, ultraljud
Temperatursensorer: motstånd
Batterispänning: start, propeller

Anslutningar:
3 x spänningsingångar
4 x motståndsingångar
1 x reläutgång


Teknisk information:

ANVÄNDA SIG AV
Spänningsområde: 6 - 35 V
Temperaturområde: -20 till +70 °C
Strömförbrukning @ 12 V: 2,5 mA

SPÄNNINGSMÄTNINGAR: 3
Mätområde: 0 – 35 V
Upplösning: 1 mV
Noggrannhet: ± 0,2 %
Samplingsintervall: 100 ms

MOTSTÅND/NTC 10K INGÅNG 4 ST
Mätområde: 0 Ω till 65 kΩ
Noggrannhet: ± 3,0 %
Temperaturområde: -15 till +80 °C
Kalibreringspunkter: 11

RELÄUTGÅNG: 50 V. 1A
SICOM-KONTAKTAR: 2
T001
