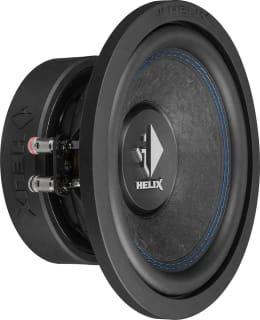

Helix HELIX K 8W-SVC2 8" SQ subwoofer

Helixin K-sarjan subwooferelementit toimivat pienissä koteloissa. Sekä refleksikotelossa että suljetussa. Kohtuuhintaiset elementit 1x2 ohmin puhekelalla tarjoavat hintaisekseen erittäin hyvää äänenlaatua pienestä tilasta

Power RMS / max.    P    300 / 600 Watts

Impedance     Z    1 x 2 Ω

DC resistance     Re    1 x 2.0 Ω

Resonance frequency     Fs    37 Hz

Mechanical Q factor     Qms    4.01

Electrical Q factor     Qes    0.49

Total Q factor    Qts    0.44

Compliance    Cms    190 μm/N

Equivalent air volume    Vas    13.4 L

Force factor     B*I    10.2 Tm

Efficiency 1 W / 1 m    SPL    85.0 dB

Cone area     Sd    219 cm²

Moving mass     Mms    86 g

Cone material         Hand-scooped paper cone

Mechanical resistance     Rms    6.1 kg/s

Voice coil diameter    ø    50.8 mm

Voice coil winding height         24 mm

Max. linear excursion     Xmax    +/- 8.0 mm

Outer diameter    ø    213 mm / 8.38″

Installation diameter    ø    182 mm / 7.17″

Installation depth         101 mm / 3.98″



Recommended enclosure volumes

Sealed box

Net volume         10 L

Lower limiting frequency (-3dB)         45 Hz

Recommended DSP settings         Recommended ″self-define″ highpass filter with 46 Hz cut-off frequency and Q = 1.5,

additional EQ filter 90 Hz / Q = 1.0 / -2.5 dB



Vented box

Net volume         9 L

Port diameter    ø    60 mm / 2.36″

Port area         28 cm²

Port length         46 cm / 18.1″ (angled port)

Port tuning frequency    Fb    38 Hz

Lower limiting frequency (-3dB)         41 Hz

Recommended DSP settings         Recommended ″self-define″ highpass filter with 40 Hz cut-off frequency and Q = 1.2,

additional EQ filter 90 Hz / Q = 0.9 / -2 dB

Helix K Series subwooferelement fungerar i små kapslingar. Både reflex och förseglade. Prisvärda element med 1x2 ohms talspole erbjuder mycket bra ljudkvalitet för priset i ett litet utrymme

Effekt RMS / max.    P     300 / 600 Watt

Impedans      Z     1 x 2 Ω

DC-motstånd      Re    1 x 2.0 Ω

Resonansfrekvens    Fs    37 Hz

Mekanisk Q-faktor     Qms     4.01

Elektrisk Q-faktor      Qes     0,49

Total Q-faktor     Qts    0.44

Kompatibilitet     Cms   190 μm/N

Ekvivalent luftvolym    Vas    13.4 L

Kraftfaktor    B*I    10,2 Tm

Virkningsgrad 1 W / 1 m   SPL     85.0 dB

Konarea      Sd     219 cm²

Rörlig massa      Mms     86 g

Konmaterial       Handskuren papperskon

Mekaniskt motstånd     Rms     6.1 kg/s

Tonspolens diameter     ø    50,8 mm

Tonspolens lindningshöjd      24 mm

Max. linjärt utslag      Xmax     +/- 8,0 mm

Ytterdiameter     ø    213 mm / 8.38″

Installationsdiameter    ø     182 mm / 7,17″

Installationsdjup       101 mm / 3.98″



Rekommenderade skåpvolymer

Sluten låda

Nettovolym         10 L

Lägre gränsfrekvens (-3dB)       45 Hz

Rekommenderade DSP-inställningar         Rekommenderat ″självdefinierande″ högpassfilter med 46 Hz gränsfrekvens och Q = 1.5,

ytterligare EQ-filter 90 Hz / Q = 1,0 / -2.5 dB



Ventilerad låda

Nätvolym      9 L

Portdiameter     ø    60 mm / 2.36″

Portarea       28 cm²

Portlängd        46 cm / 18.1″ (vinklad port)

Portens avstämningsfrekvens     Fb    38 Hz

Lågre gränsfrekvens (-3dB)        41 Hz

Recommended DSP settings         Rekommenderat ″self-define″ högpassfilter med 40 Hz gränsfrekvens och Q = 1.2,

ytterligare EQ-filter 90 Hz / Q = 0,9 / -2 dB
