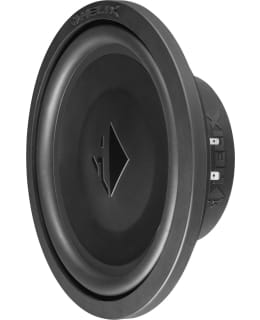

Helix IK S10-DVC2 10″ subwoofer

Helix IK S10 on erittäin laadukas matalarunkoinen subwoofer joka toimii pienessä kotelossa ja sen mukana tulee suojaritilä.

Tämän elementin asennussyvyys on vain 84.5 mm joten sen voi asentaa todella matalaan koteloon.

Helixin IK-sarjan subwooferit toimivat pienissä koteloissa. Sekä refleksikotelossa että suljetussa. Kohtuuhintaiset elementit saatavana 1x2 ja 2x2 Ohm puhekelalla. IK -sarjan elementit tarjoavat erittäin hyvää äänenlaatua pienestä kotelosta.

Power handling RMS / max.    P    300 / 600 Watts

Impedance     Z    2 x 2 Ω

DC resistance     Re    2.0 Ω

Resonance frequency     Fs    37 Hz

Mechanical Q factor     Qms    7.61

Electrical Q factor     Qes    0.54

Total Q factor    Qts    0.51

Compliance    Cms    150 μm/N

Equivalent air volume    Vas    26 L

Force factor     B*I    10.1 Tm

Sensitivity     SPL    93.0 dB @ 2.83V / 1m

87.0 dB @ 1W / 1m

Cone area     Sd    353 cm²

Moving mass     Mms    119 g

Cone material         Sandwich paper cone

Mechanical resistance     Rms    3.7 kg/s

Voice coil diameter    ø    50.8 mm

Voice coil winding height         18 mm

Max. linear excursion     Xmax    +/- 6.0 mm

Outer diameter    ø    262 mm / 10.31″

Installation diameter    ø    229 mm / 9.01″

Installation depth         84.5 mm / 3.33″



Recommended enclosure volumes



Sealed box

Net volume         14 L

Lower limiting frequency (-3dB)         46 Hz

Recommended DSP settings         Recommended ″self-define″ highpass filter with 45 Hz cut-off frequency and Q = 1.3

additional EQ filter 100 Hz / Q = 1.0 / -3 dB



Vented box

Net volume         16 L

Port diameter    ø    70 mm / 2.76″

Port area         38 cm²

Port length         38 cm / 14.96″

Port tuning frequency    Fb    37 Hz

Lower limiting frequency (-3dB)         39 Hz

Recommended DSP settings         Recommended ″self-define″ highpass filter with 37 Hz cut-off frequency and Q = 1.2

additional EQ filter 95 Hz / Q = 0.7 / -3 dB

Scope of delivery

1 x Subwoofer HELIX IK S10-SVC2

1x Grille

1 x Gasket

1x Enclosure connecting terminal

1 x Data sheet

Helix IK S10 är en lågprofilsubwoofer av mycket hög kvalitet som fungerar i ett litet kabinett och levereras med ett skyddsgaller.

Detta element har ett monteringsdjup på endast 84,5 mm så det kan installeras i ett mycket grunt kabinett.

Helix IK-seriens subwoofers fungerar i små kabinett. Både i reflex och förseglade kapslingar. Prisvärda element som finns med 1x2 och 2x2 ohms talspole. IK-seriens element erbjuder mycket bra ljudkvalitet i ett litet hölje.

Effekthantering RMS / max.    P     300 / 600 Watt

Impedans      Z     2 x 2 Ω

DC-motstånd      Re     2.0 Ω

Resonansfrekvens     Fs     37 Hz

Mekanisk Q-faktor     Qms      7.61

Elektrisk Q-faktor      Qes     0,54

Total Q-faktor     Qts    0.51

Kompatibilitet    Cms   150 μm/N

Ekvivalent luftvolym    Vas    26 L

Kraftfaktor       B*I     10.1 Tm

Känslighet      SPL    93,0 dB @ 2,83V / 1m

87.0 dB @ 1W / 1m

Konyta    Sd    353 cm²

Rörlig massa    Mms     119 g

Konmaterial       Sandwichpapperskon

Mekaniskt motstånd     Rms     3.7 kg/s

Tonspolens diameter     ø    50,8 mm

Tonspolens lindningshöjd      18 mm

Max. linjärt utslag      Xmax     +/- 6,0 mm

Ytterdiameter     ø    262 mm / 10.31″

Installationsdiameter    ø   229 mm / 9,01″

Installationsdjup        84,5 mm / 3.33″



Rekommenderade skåpvolymer



Sluten låda

Nettovolym         14 L

Lågsta gränsfrekvens (-3dB)        46 Hz

Rekommenderade DSP-inställningar            Rekommenderat ″självdefinierande″ högpassfilter med 45 Hz gränsfrekvens och Q = 1.3

ytterligare EQ-filter 100 Hz / Q = 1.0 / -3 dB



Ventilerad låda

Nätvolym      16 L

Portdiameter     ø    70 mm / 2.76″

Portarea       38 cm²

Portlängd       38 cm / 14.96″

Portens avstämningsfrekvens    Fb     37 Hz

Lågre gränsfrekvens (-3dB)          39 Hz

Rekommenderade DSP-inställningar        Rekommenderat ″självdefinierat″ högpassfilter med 37 Hz gränsfrekvens och Q = 1.2

tilläggs EQ-filter 95 Hz / Q = 0,7 / -3 dB

Leveransomfattning

1 x Subwoofer HELIX IK S10-SVC2

1 x Galler

1 x Packning

1 x Anslutningsterminal för kapsling

1 x Datablad
