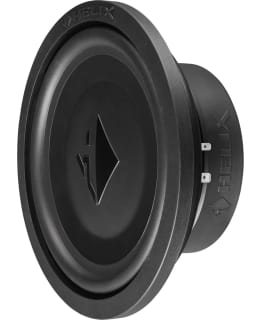

Helix IK S8-SVC2 8" subwoofer

Helix IK S8 on erittäin laadukas matalarunkoinen subwoofer joka toimii pienessä kotelossa ja sen mukana tulee suojaritilä.

Tämän elementin asennussyvyys on vain 79.5 mm joten sen voi asentaa todella matalaan koteloon.

Helixin IK-sarjan subwooferit toimivat pienissä koteloissa. Sekä refleksikotelossa että suljetussa. Kohtuuhintaiset elementit saatavana 2×2 Ohmin ja 1x2 Ohmin puhekeloilla. IK -sarjan elementit tarjoavat erittäin hyvää äänenlaatua pienestä kotelosta.

Power handling RMS / max.    P    300 / 600 Watts

Impedance     Z    1 x 2 Ω

DC resistance     Re    1x 2 Ω

Resonance frequency     Fs    43 Hz

Mechanical Q factor     Qms    4.79

Electrical Q factor     Qes    0.57

Total Q factor    Qts    0.51

Compliance    Cms    160 μm/N

Equivalent air volume    Vas    11 L

Force factor     B*I    11.9 Tm

Sensitivity     SPL    88.0 dB @ 2.83V / 1m

85.0 dB @ 1W / 1m

Cone area     Sd    222 cm²

Moving mass     Mms    82 g

Cone material         Sandwich paper cone

Mechanical resistance     Rms    4.7 kg/s

Voice coil diameter    ø    50.8 mm

Voice coil winding height         19 mm

Max. linear excursion     Xmax    +/- 6,0 mm

Outer diameter    ø    213 mm / 8.40″

Installation diameter    ø    180.4 mm / 7.10″

Installation depth         79.5 mm / 3.13″



Recommended enclosure volumes



Sealed box

Net volume         10 L

Lower limiting frequency (-3dB)         46 Hz

Recommended DSP settings         Recommended ″self-define″ highpass filter with 46 Hz cut-off frequency and Q = 1.5

additional EQ filter 100 Hz / Q = 1.0 / -2.5 dB



Vented box

Net volume         10 L

Port diameter    ø    60 mm / 2.36″

Port area         28 cm²

Port length         42 cm / 16.5″ (angled port)

Port tuning frequency    Fb    39 Hz

Lower limiting frequency (-3dB)         45 Hz

Recommended DSP settings         Recommended ″self-define″ highpass filter with 40 Hz cut-off frequency and Q = 1.2

additional EQ filter 100 Hz / Q = 0.9 / -2 dB



Scope of delivery

1 x Subwoofer HELIX IK S8-DVC2

1x Grille

1 x Gasket

1x Connecting terminal

1 x Data sheet

Helix IK S8 är en lågprofilsubwoofer av mycket hög kvalitet som fungerar i ett litet kabinett och levereras med ett skyddsgaller.

Detta element har ett monteringsdjup på endast 79,5 mm, så det kan installeras i ett mycket grunt kabinett.

Helix IK-seriens subwoofers fungerar i små kabinett. Både i reflex och slutna kapslingar. Prisvärda element som finns med 2×2 Ohm och 1x2 Ohm talspolar. Elementen i IK-serien erbjuder mycket bra ljudkvalitet i ett litet hölje.

Effekthantering RMS / max.    P     300 / 600 Watt

Impedans      Z     1 x 2 Ω

DC-motstånd     Re    1x 2 Ω

Resonansfrekvens     Fs     43 Hz

Mekanisk Q-faktor     Qms    4.79

Elektrisk Q-faktor      Qes     0,57

Total Q-faktor     Qts    0.51

Kompatibilitet    Cms   160 μm/N

Ekvivalent luftvolym    Vas     11 L

Kraftfaktor       B*I     11.9 Tm

Känslighet      SPL   88,0 dB @ 2,83V / 1m

85.0 dB @ 1W / 1m

Konarea    Sd    222 cm²

Rörlig massa    Mms     82 g

Konmaterial       Sandwichpapperskon

Mekaniskt motstånd     Rms     4.7 kg/s

Tonspolens diameter     ø    50,8 mm

Tonspolens lindningshöjd      19 mm

Max. linjärt utslag      Xmax     +/- 6,0 mm

Ytterdiameter     ø    213 mm / 8.40″

Installationsdiameter    ø    180,4 mm / 7,10″

Installationsdjup       79,5 mm / 3.13″



Rekommenderade skåpvolymer



Sluten låda

Nettovolym         10 L

Lågsta gränsfrekvens (-3dB)       46 Hz

Rekommenderade DSP-inställningar        Rekommenderat ″självdefinierande″ högpassfilter med 46 Hz gränsfrekvens och Q = 1.5

ytterligare EQ-filter 100 Hz / Q = 1,0 / -2.5 dB



Ventilerad låda

Nätvolym      10 L

Portdiameter     ø    60 mm / 2.36″

Portarea       28 cm²

Portlängd         42 cm / 16.5″ (vinklad port)

Portens avstämningsfrekvens     Fb     39 Hz

Lågre gränsfrekvens (-3dB)        45 Hz

Recommended DSP settings         Rekommenderat ″self-define″ högpassfilter med 40 Hz gränsfrekvens och Q = 1.2

tilläggs EQ-filter 100 Hz / Q = 0,9 / -2 dB



Leveransomfattning

1 x HELIX IK S8-DVC2 subwoofer

1x Galler

1 x Packning

1x Anslutningsterminal

1 x Datablad
