Kitronik micro:bit edge connector breakout board 10 pack

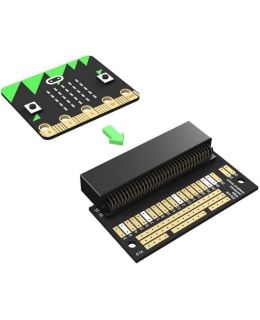

Haluatko tehdä enemmän BBC micro:bitilläsi? Avaa sen potentiaali tällä Edge Connector Breakout Boardin "esirakennetulla" versiolla! Tämä breakout-kortti on suunniteltu tarjoamaan helppo tapa liittää lisäpiirejä ja laitteita BBC micro:bitin reunassa oleviin nastoihin. Se tarjoaa pääsyn kaikkiin BBC:n micro:bit-prosessorin nastoihin, mikä mahdollistaa paljon lisätoimintojen lisäämisen. Tietolomake (alla) sisältää hyödyllisen kaavion, joka selittää jokaisen BBC micro:bitin nastan toiminnan.

Tämä BBC micro:bitin Edge Connector Breakout Board tarjoaa pääsyn kaikkiin tärkeisiin nastoihin BBC micro:bitin alareunassa. 21 nastaa on irrotettu yhteensä; tarjoaa ylimääräisiä I/O-linjoja, suoran pääsyn painikkeisiin A ja B, LED-matriisilähtöihin ja I2C-väylään. Katso lisätietoja alla olevasta datalehdestä.

BBC:n micro:bit-nastat on jaettu nastan otsikoiden riviin. Nämä tarjoavat helpon tavan kytkeä piirejä käyttämällä hyppyjohtimia. SCL- ja SDA-nastat on erotettu levyn reunasta (juotetyynyt), mikä helpottaa tunnistamista. Piirilevy sisältää prototyyppialueen, jossa on 3V, 0V ja liittämättömät rivit, joihin voidaan juottaa. Tämä mahdollistaa kytkimien, antureiden ja mahdollisten ylös- tai alasvetovastusten jne. helpon liittämisen tarpeen mukaan.

Jos etsit inspiraatiota, katso nämä esimerkit BBC micro:bitin Edge Connector -liittimen avulla:

Breakout-korttia käytetään törmäyksentunnistusautossamme, joka hyödyntää saatavilla olevia ylimääräisiä I/O-laitteita.
Olemme myös käyttäneet tätä reunaliitintä BBC micro:bitille Inventor's Kitissä BBC micro:bitille, jotta näiden kokeiden yhdistäminen olisi helppoa.

Huomautus:

•Tämän tuotteen mukana toimitetaan suorat kaksiriviset PCB-nastapäät, jotka on jo juotettu jakolevyyn.
•Tämä tuote on saatavana myös sarjana.
•Ominaisuudet:
•Oma neulanauha nopeaa ja helppoa prototyyppien luomista varten.
• Irrottaa 21 nastaa BBC micro:bitin reunasta.
•Odistettu prototyyppialue 3V ja 0V riveillä.
• Merkityt nastat ja selkeä ja selkeä dokumentaatio.

Sisällys:

• 1 x Edge Connector Breakout Board BBC micro:bitille, valmiiksi rakennettu.
•Mahdollisia sovelluksia ovat:
•Pääsy ylimääräisiin nastoihin ja toimintoihin BBC micro:bitillä.
• Kokeile yhtä BBC micro:bitin Inventors-sarjassa kuvatuista kokeista.
•Mitat:
•Pituus: 60 mm.
•Leveys: 40 mm.
•Korkeus: 11,8 mm.

micro:bit Ei sisälly
