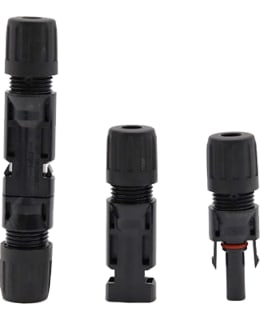

Kontio Solar aurinkopaneelin liitinpari MC4
Aurinkosähköjärjestelmiin sopiva jatkoliitin aurinkopaneelikaapeliin. Sisältää uros- ja naarasliittimen. Aurinkopaneelin MC4 liitinpari on yleisin liitin malli. Kontio Solar MC4 pikaliitin on helppo käyttää ja se on kosteussuojattu, IP67.
2. 5 - 6mm² kaapelille sopiva malli. Suosittelemme 6 mm² Kontio Solar kaapelia, löydät linkin alta. 6 mm² Kontio Solar kaapelissa on jännitehäviöt merkittävästi pienemmät kuin tavanomaisessa 4 mm² kaapelissa.
HUOM! Ethän kytke erimerkkisiä liittimiä keskenään, yhteensopivuus ei ole taattu.
Käytä liittimen kytkemisessä liittimelle tarkoitettuja työkaluja. Kontio Solar asennustyökaluihin löydät linkin alta.
Nimellisjännite: 1000 VDC
Testijännite: 6 KV (50HZ, 1 min)
Sertifikaatti: CE/TUV/ISO900/ROSH
Liitinjärjestelmä: 2. 5 - 6mm²
Liittimen suun halkaisija: 4mm
Ympäristön max lämpötila: 40℃. . . . +80℃
Lukitus: Snap-in
Nimellisvirta: 30A
Pintamateriaali: PC/PPO
Kosketusvastus: 5mΩ Max
Johdin: tinattu kupari
Max lämpötila: +105℃(IEC)
Pistoliittimien kosketusresistanssi: 0. 5mΩ
Paloluokitus: UL-94-VO
Turvaluokitus: II
Kontio Solar solpanels kontaktpar MC4
Förlängningskontakt för solpanelskabel lämplig för solcellsanläggningar. Inkluderar han- och honkontakt. MC4-kontaktparet på solpanelen är den vanligaste kontaktmodellen. Kontio Solar MC4 snabbkoppling är enkel att använda och är fuktsäker, IP67.
2. Modell lämplig för 5 - 6mm² kabel. Vi rekommenderar 6 mm² Kontio Solar-kabel, du hittar länken nedan. Kontio Solar-kabeln på 6 mm² har betydligt lägre spänningsfall än den vanliga 4 mm²-kabeln.
NOTERA! Koppla inte ihop kontakter av olika märken, kompatibilitet garanteras inte.
När du ansluter kontakten, använd de verktyg som är avsedda för kontakten. Du hittar länken till Kontio Solars installationsverktyg nedan.
Märkspänning: 1000 VDC
Testspänning: 6 KV (50HZ, 1 min)
Certifikat: CE/TUV/ISO900/ROSH
Anslutningssystem: 2,5 - 6mm²
Anslutningsmynningsdiameter: 4mm
Max omgivningstemperatur: 40℃. . . . +80℃
Låsning: Snap-in
Nominell ström: 30A
Ytmaterial: PC/PPO
Kontaktresistans: 5mΩ Max
Dirigent: förtennad koppar
Max temperatur: +105 ℃ (IEC)
Kontaktresistans för kontakterna: 0,5mΩ
Brandklassning: UL-94-VO
Säkerhetsklassificering: II
