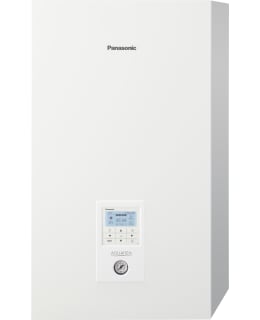

Panasonic Aquarea WH-SDC09H3E8 9kW High Performance H 3-vaihe Split ilmavesilämpöpumppu Bi-Bloc sisäyksikkö

Panasonic Aquarea WH-SDC09H3E8 on 9kW:n ulkoyksikön 3-vaiheinen High Performance H-sukupolven Split ilmavesilämpöpumpun älykäs Bi-Block -seinämallinen sisäyksikkö, joka siirtää ulkoyksikön tuottaman kuuman kaasun lämmönvaihtimen avulla eteenpäin lämmittäen käyttövettä ja lämmönjakoverkoston vettä sopivan lämpöiseksi. Seinälle asennettavassa sisäyksikössä on älykäs ohjausjärjestelmä, sekä sisäänrakennettuna 3 kW 1-vaihesähkövastus kovien pakkaskelien lisäenergianlähteenä. Bi-Block sisäsyksikkö antaa lisää mahdollisuuksia asennuspaikan suhteen, sillä se ei sisällä käyttövesi-, eikä puskurivaraajia. Lämminvesivaraajat sijoitellaan erikseen tekniseen tilaan sisäyksikön viedessä vain vähän tilaa seinällä. Soveltuu erityisesti mataliin tiloihin.

Sisäyksikkö sopii käytettäväksi Panasonic WH-UD09HE8 9kW ulkoyksikön kanssa. Ulkoyksikön lisäksi sulanapitoa varten tarvitaan pakollinen ulkoyksikön pohjavastus Panasonic tuotenumero CZ-NE3P. Lisäksi tarvitaan erillinen käyttövesivaraaja, sekä puskurivaraaja. Huomaathan, että Split -ilmavesilämpöpumput vaativat luvanvaraista kylmäaineen käsitteylä.

Ilmavesijärjestelmän esimerkkikokonaisuudet

• Bi-Block
  • Panasonic Aquarea WH-UD09HE8 9kW Split ulkoyksikkö
  • Panasonic Aquarea Bi-Block WH-SDC09H3E8 sisäyksikkö, jossa 3kW sähkövastus
    • Tarvitset lisäksi käyttövesivaraajan ja puskurivaraajan (min 100L / 100L)
  • Panasonic ulkoyksikön pohjavastus CZ-NE3P

F-kaasuja sisältävän laitteen ostaminen - ilmoitus pätevöidyn asennusliikkeen käyttämisestä
Jos lämpöpumpun kylmäainepiiriin tehdään muutoksia ja se sisältää fluorattuja kasvihuonekaasuja, silloin piirin kytkeminen vaatii Tukesin myöntämän kylmäainepätevyyden. Myyntiliikkeenä meidän tulee varmistaa, että kylmäpiirin kytkee pätevöitynyt asennusliike tai asentaja. Pätevän asentajan löydät alueeltasi helposti esimerkiksi Tukesin toiminnanharjoittajarekisteristä. Valitse listalta paikkakunta ja klikkaa hakua.

F-kaasulomakkeen tiedot ja lähettäminen
Lämpöpumpun tilauksen jälkeen, täytä liitteenä olevan F-kaasulomakkeen kaikki tiedot ja tallenna se sähköpostin liitteeksi. Kirjoita sähköpostin otsikkokenttään Karkkainen.com -verkkokaupasta saamasi tilausnumero. Lähetä oikeilla tiedoilla täytetty PDF-tiedosto sähköpostilla osoitteeseen tilauskasittely@karkkainen.com. Sähköpostin vastaanottamisen jälkeen tilauksesi käsitellään ja voit seurata normaalisti rahdin toimitusta.

Lämpöpumpun ominaisuuksia

• Split -tyyppiset ilmavesilämpöpumppujen asentaminen vaativat F-kaasuluvan, R410-kylmäaine
• Lisävarusteena saatava älypuhelinohjaus, voidaan liittää osaksi älykotijärjestelmää
• Suurin menoveden lämpötila 60 °C
• Korkea lämmitys- ja jäähdytyskapasiteetti, myös erittäin alhaisilla ulkolämpötiloilla
• Toimii kompressorilla täydellä kapasiteetilla ilman lisälämmitystä vielä -20 °C lämpötilassa ja tuottaa lämpöä aina -28 °C saakka
• Toimii jäähdytystilassa ulkolämpötilan ollessa vain 10 °C
• Sisäinen magneettisuodatin helpottaa asennusta
• Soveltuu itsenäiseksi lämmitysjärjestelmäksi, tai olemassa olevan järjestelmän rinnalle
• Kompressorilla 5-vuoden takuu

Ilmavesilämpöpumpun mitoittaminen
Panasonic Aquarea ilmavesilämpöpumput soveltuvat vesikiertoisten patteri-, sekä lattialämmityskohteiden lämmönlähteeksi, sekä lämpimän käyttöveden tuottamiseen. Lämmitysjärjestelmän oikeanlaisen koon/teholuokan mitoittaminen onnistuu esimerkiksi kovien pakkasten aikaisen lämmityksen huipputehontarpeen (W/m2) mukaisesti.

Lämmitettävän pinta-alan maksimi suhteessa lämpöpumpun lämmitystehoon

• Lämpöpumpun lämmitysteho: 9 kW
• Lämmitettävä pinta-ala
  • Uudiskohteet (40W/m2): 230 m2
  • Saneerauskohteet (55W/m2): 160 m2
  • Hirsitalot (75W/m2): 120 m2
    • Pinta-alan laskemisessa on käytetty normaalia huonekorkeutta (max 2,8m) ja sisälämpötilaa (21 °C), sekä arviota keskimääräisestä mitoitusulkolämpötilasta Suomessa.
    • Lämmityskapasiteetin riittävyyden varmistamiseksi huomioithan että lämmitysjärjestelmässäsi on aina lisäksi sähkövastus/muu varalämmitysjärjestelmä talven kovimmille huippupakkasille (alle -28 °C), jolloin ilmavesilämpöpumppu ei tuota lämpöä. Sähkövastuksen teho on oltava vähintään lämmityksen huipputehon tarpeen / ilmavesilämpöpumpun ulkoyksikön tehon suuruinen. Lisävastuksen voi sijoittaa esimerkiksi puskurivaraajaan tai hybridivaraajaan, jos sisäyksikön sähkövastus ei ole itsessään vielä riittävän suuri (koskee yleensä yli 9kW järjestelmiä).

Lämpimän käyttöveden riittoisuus henkilöluvun / lämminvesivaraajan tilavuuden mukaan

• Käyttövesivaraajan tilavuus, 2-6 henkilöä: 150L - 200L
• Käyttövesivaraajan tilavuus, 6-10 henkilöä: 300L - 400L
• Käyttövesivaraajan tilavuus, 10-15 henkilöä: 500L - 750L

Lämmönjakoverkon puskurivaraaja tasapainottaa lämpöpumpun toimintaa, se jaksottaa kompressorin käyntijaksot riittävän pituisiksi ja auttaa lämpöpumppua toimimaan suunnitellulla tavalla. Se on erityisen hyödyllinen kun lämpöä tuotetaan vesikiertoiseen patteriverkostoon, jossa vesimäärä on tyypillisesti pienempi kuin esimerkiksi vesikiertoisissa lattialämmityskohteissa. Suosittelemme puskurivaraajan käyttöä ainakin pattereiden kanssa, se auttaa myös lattialämmityskohteissa, erityisesti kesänaikaisten kosteiden tilojen lämmitystilanteissa, jolloin lattiakierrossa oleva vesimäärä on vähäinen muun lattialämmityspiirin ollessa suljettuna. Näissä tilanteissa myös invertterikompressorit saattavat käydä pätkittäin ilman puskurivaraajakytkentää.

• Puskurivaraajan tilavuus suhteessa lämmitysjärjestelmän tehoon valitaan nyrkkisäännöllä minimissään 10L/1kW
  • Puskurivaraajan tilavuus lämmitystehon ollessa 9 kW: 100 L

* Mitoituslaskelmat ovat suuntaa-antavia esimerkkejä normaalitilanteessa, emmekä kanna vastuuta laskelmista lämmitysjärjestelmän käytön, sekä ympäristön ja ilmaston olosuhteiden vaihdellessa.

Laitevalmistajan mitoitustaulukko auttaa oikean mallin valitsemisessa

Lämmitysjärjestelmä,
Panasonic Aquarea 16 kW :All in One
9, 12 ja 16kWSplit Bi-Block
9, 12 ja 16kWLämmitettävä pinta-ala Asunto 190-230 m²:✔✔Asunto 150-190 m²:✔✔Asunto 100-150 m²:✔✔Asunto 50-100 m²: Uudisrakennus:✔✔Kesämökki:✔✔Ominaisuudet SCOP, ylin arvo:5,09
A+++ / A++5,09
A+++ / A++T-cap-versiona:✔✔2-alue versiona: Erittäin hiljaisena versiona:✔✔Korkean menoveden lämpötila (65 °C): ✔Käyttövesisäiliö sisältyy toimitukseen:✔ Smart Heat Pump -toiminto sisältyy toimitukseen:✔✔Yhteensopiva Smart Cloud -palvelun kanssa:✔✔Yhteensopiva aurinkopaneelien kanssa:✔✔Yhteensopiva AQUAVENT FTX-aggregaatin kanssa (3-9kW mallit):✔ Yhteensopiva Aquarea Air -lämpöpattereiden kanssa:✔✔
Lämpöpumpun tekniset tiedot

• Sisäyksikkö: WH-SDC09H3E8, Aquarea High Performance, Bi-Bloc Split, H-sukupolvi, 3-vaiheinen sähkönsyöttö, Lämmitys tai jäähdytys, R410A
• Äänenpaine Lämmitys / jäähdytys dB(A): 33 / 33
• Mitat K x L x S, mm: 892 x 500 x 340
• Nettopaino, kg: 44
• Liitäntä lämmityspiirille tuumaa: R 1¼
• A-luokan pumppu:
• Nopeuksien määrä: Vaihteleva nopeus
• Ottoteho, (pienin / suurin) W: 32 / 102
• Lämmitysveden virtaus, (ΔT = 5 K, 35 °C) l/min: 25,8
• Sisäänrakennetun sähkölämmittimen kapasiteetti, kW: 3
• Virta 1 / A: 13,1
• Virta 2 / A: 13

Panasonic Aquarea ilmavesilämpöpumput
Panasonic valmistaa laadukkaita ilmavesilämpöpumppuja asuntojen ja kaupallisten tilojen lämmitystarpeisiin. Aquarea –lämpöpumppujen 3–16 kW:n laaja valikoima auttaa löytämään juuri sinun lämmitys- tai jäähdytystarpeisiisi sopivan järjestelmän. Kustannustehokkaat ja ympäristöä säästävät ratkaisut sopivat sekä uudisrakentamiseen että kunnostusprojekteihin. Panasonicin laajasta mallistosta löydät taloosi sopivan lämpöpumppumallin, jolla maksimoit mukavuuden ja lämpöpumpun tuottamat säästöt.

Käyttökohteita
Aquarea ilmavesilämpöpumppu on hyvä ratkaisu uusiin tai olemassa oleviin kotitalouksiin, sekä kaikenlaisiin kiinteistöihin. Järjestelmät soveltuvat erityisen hyvin kohteisiin joissa on vesikiertoisia lämpöpattereita, ja/-tai vesikiertoinen lattialämmitys. Järjestelmä voi toimia itsenäisesti, tai se voidaan yhdistää olemassa olevaan kaasu, puu- tai öljykäyttöiseen, tms. lämmitysjärjestelmän rinnalle tarpeen mukaan.

Lisää käyttömukavuutta
Aquarea -ilmavesilämpöpumppu pystyy säätämään tarkasti lämpötilaa luotettavien Panasonic invertterikompressorien ja helppokäyttöisten säätöominaisuuksien ansiosta. Aquarea lämmittää kotisi tehokkaasti myös vaativammissa olosuhteissa, lämpöpumput toimivat jopa -28 °C ulkolämpötilassa, ja ne toimivat kompressorilla täydellä kapasiteetilla ilman lisälämmitystä vielä -20 °C lämpötilassa. Lämpöpumpussa on laaja valikoima erilaisia säätöominaisuuksia, joilla voit varmistaa täydellisen asumismukavuuden, sekä lämpimän käyttöveden riittävyyden.

Ilmavesilämpöpumppu ottaa energiaa ulkoilmasta
Kehittyneeseen ilmavesilämpöpumpputekniikkaan perustuva Aquarea on erittäin tehokas ja ympäristöystävällinen järjestelmä. Se ottaa talteen energiaa ympäristön ilmasta ja siirtää sen kodin lämmityksessä tarvittavan veden ja lämpimän käyttöveden lämmitykseen ja tarvittaessa myös jäähdyttää talosi. Järjestelmä ottaa jopa 80 % tarvittavasta energiasta ympäristön ilmasta, myös erittäin alhaisissa lämpötiloissa.

Säästömahdollisuudet
Ilmavesilämpöpumpulla on mahdollista säästää jopa yli 50% vuotuisista lämmityskuluista, parhaimmillaan vieläkin enemmän. Sen käyttö on turvallista, huoletonta ja vaivatonta. Uutta tekniikkaa hyödyntävällä ilmavesilämpöpumpulla voidaan säätää kodin lämmitystä huomattavasti monipuolisemmin, älykkäämmin ja tarkemmin verrattuna esimerkiksi perinteisiin sähkö-, puu- ja öljylämmityskattiloihin. Ilmavesilämpöpumppu on tyypillisesti hankintakustannuksiltaan edullisempi kuin esimerkiksi maalämpöpumppu.

Panasonic Aquarea WH-SDC09H3E8 är en 9kW utomhusenhet 3-fas högpresterande H-generation split luft-till-vatten värmepump smart Bi-Block väggmonterad inomhusenhet , som flyttar den heta gasen som produceras av utomhusenheten framåt med hjälp av en värmeväxlare, uppvärmning av servicevattnet och vattnet i värmedistributionsnätet till en lämplig temperatur. Den väggmonterade inomhusenheten har ett intelligent styrsystem, samt ett inbyggt 3 kW 1-fas elektriskt motstånd som en extra energikälla vid hård frost. Bi-Block inomhusenheten ger fler möjligheter vad gäller installationsplatsen, eftersom den inte innehåller varmvatten eller bufferttankar. Varmvattenberedarna placeras separat i det tekniska utrymmet, medan inomhusenheten endast tar upp en liten mängd plats på väggen. Särskilt lämplig för låga utrymmen.

Inomhusenheten är lämplig för användning med Panasonic WH-UD09HE8 9kW utomhusenhet. Förutom utomhusenheten krävs ett obligatoriskt basmotstånd för utomhusenheten Panasonic produktnummer CZ-NE3P för avfrostning. Dessutom krävs en separat varmvattentank och en bufferttank. Observera att delade luft-vattenvärmepumpar kräver licens för konceptet köldmedium.

Exempel på enheter för luftvattensystem

• Bi-Block
  • Panasonic Aquarea WH-UD09HE8 9kW Delad utomhusenhet
  • Panasonic Aquarea Bi-Block WH-SDC09H3E8 inomhusenhet med 3kW elektriskt motstånd
    • Du behöver också en varmvattentank och en bufferttank (min 100L / 100L)
  • Panasonic utomhusenhet bottenmotstånd CZ-NE3P

Köpa en enhet som innehåller F-gaser - anmälan om användning av en kvalificerad installationsverkstad
Om ändringar görs i värmepumpens köldmediekrets och den innehåller fluorerade växthusgaser, kräver anslutning av kretsen en köldmediekvalifikation utfärdad av Tukes. Som säljbolag ska vi se till att kylkretsen ansluts av en kvalificerad installationsfirma eller installatör. Du kan enkelt hitta en kvalificerad installatör i ditt område, till exempel i Tukes operatörsregister . Välj en stad från listan och klicka på sök.

Information och inlämning av F-gasformulär
Efter beställning av värmepumpen fyller du i all information på bifogad F-gasblankett och sparar den som e-postbilaga. Ange ordernumret du fick från Karkkainen.com onlinebutik i ämnesfältet i e-postmeddelandet. Skicka en PDF-fil fylld med korrekt information via e-post till tilauskasitettely@karkkainen.com. Efter att ha mottagit mejlet kommer din beställning att behandlas och du kan följa leveransen av lasten som vanligt.

Värmepumpens egenskaper

• Installation av luft-till-vatten värmepumpar av delad typ kräver ett F-gastillstånd, R410 köldmedium
• Smartphonekontroll, tillgänglig som tillbehör, kan anslutas som en del av ett smart hemsystem
• Max framledningsvattentemperatur 60 °C
• Hög värme- och kylkapacitet, även vid mycket låga utetemperaturer
• Arbetar med kompressorn på full kapacitet utan extra uppvärmning även vid en temperatur på -20 °C och producerar värme ner till -28 °C
• Fungerar i kylläge när utetemperaturen endast är 10 °C
• Det interna magnetfiltret underlättar installationen
• Lämplig som ett fristående värmesystem, eller tillsammans med ett befintligt system
• Kompressorn har 5 års garanti

Dimensionering av luft-vattenvärmepumpen
Panasonic Aquarea luft-till-vatten värmepumpar är lämpliga som värmekälla för vattencirkulerande radiatorer och golvvärmeobjekt, samt för att producera varmt hushållsvatten. Dimensionering av rätt storlek/effektklass på värmesystemet kan t ex göras enligt toppeffektbehovet (W/m2) för uppvärmning vid hård frost.

Den maximala ytan som ska värmas i förhållande till värmepumpens värmeeffekt

• Värmepumpens värmeeffekt: 9 kW
• Yta som ska värmas upp
  • Nya fastigheter (40W/m2): 230 m2
  • Renoveringsplatser (55W/m2): 160 m2
  • Timmerhus (75W/m2): 120 m2
    • Vid beräkning av ytan har normal rumshöjd (max 2,8 m) och inomhustemperatur (21 °C) använts, samt en uppskattning av den genomsnittliga dimensionerande utomhustemperaturen i Finland.
    • För att säkerställa tillräcklig värmekapacitet, observera att ditt värmesystem alltid har ett extra elmotstånd/annat reservvärmesystem för vinterns extrem kyla (under -28 °C), när luft-vattenvärmepumpen inte producerar värme . Effekten av det elektriska motståndet måste vara minst lika med toppvärmeeffektbehovet / effekten av luft-vattenvärmepumpens utomhusenhet. Ett extra motstånd kan placeras till exempel i en buffertladdare eller en hybridladdare, om det elektriska motståndet i själva inomhusenheten ännu inte är tillräckligt högt (gäller vanligtvis system över 9kW).

Tillräcklighet av tappvarmvatten enligt antal personer / volym varmvattentank

• Varmvattentankens kapacitet, 2-6 personer: 150L - 200L
• Kapacitet för varmvattentanken, 6-10 personer: 300L - 400L
• Vattentankens kapacitet, 10-15 personer: 500L - 750L

Värmedistributionsnätets buffertackumulator balanserar värmepumpens drift, den gör kompressorns driftperioder tillräckligt långa och hjälper värmepumpen att fungera som planerat. Det är särskilt användbart när värme produceras i ett vattencirkulerande radiatornät, där vattenmängden vanligtvis är mindre än till exempel i vattencirkulerande golvvärmeplatser. Vi rekommenderar användning av en buffertackumulator åtminstone med radiatorer, det hjälper även vid golvvärme, speciellt i uppvärmningssituationer i fuktiga rum under sommaren, då mängden vatten i golvcirkulationen är liten när resten av golvvärmekretsen Stängt. I dessa situationer kan även växelriktarkompressorerna gå intermittent utan anslutning till buffertladdaren.

• Bufferttankens volym i förhållande till värmesystemets effekt väljs som en tumregel på minst 10L/1kW
  • Volymen på bufferttanken med en värmeeffekt på 9 kW: 100 L

* Dimensioneringsberäkningar är vägledande exempel i en normal situation och vi tar inte ansvar för beräkningarna då användningen av värmesystemet samt miljö- och klimatförhållandena varierar.

Utrustningstillverkarens dimensioneringstabell hjälper till att välja rätt modell

värmesystem, Panasonic Aquarea 16 kW :	Allt i ett 9, 12 och 16kW	Split Bi-Block 9, 12 och 16kW
Yta som ska värmas upp
Lägenhet 190-230 m²:	✔	✔
Lägenhet 150-190 m²:	✔	✔
Lägenhet 100-150 m²:	✔	✔
Lägenhet 50-100 m²:
Ny konstruktion:	✔	✔
Sommarstuga:	✔	✔
Egenskaper
SCOP, högsta värde:	5.09 A+++ / A++	5.09 A+++ / A++
I T-cap version:	✔	✔
2-områdesversion:
I en väldigt tyst version:	✔	✔
Hög flödesvattentemperatur (65 °C):		✔
Servicevattentanken ingår i leveransen:	✔
Funktionen Smart Heat Pump ingår i leveransen:	✔	✔
Kompatibel med Smart Cloud-tjänst:	✔	✔
Kompatibel med solpaneler:	✔	✔
Kompatibel med AQUAVENT FTX-aggregatet (3-9kW-modeller):	✔
Kompatibel med Aquarea Air radiatorer:	✔	✔

Tekniska data för värmepump

• Inomhusenhet: WH-SDC09H3E8, Aquarea High Performance, Bi-Bloc Split, H generation, 3-fas strömförsörjning, Värme eller kyla, R410A
• Ljudtryck Värme/kyla dB(A): 33/33
• Mått H x B x D, mm: 892 x 500 x 340
• Nettovikt, kg: 44
• Anslutning för värmekretsen tum: R 1¼
• Klass A pump:
• Antal hastigheter: Variabel hastighet
• Insugningseffekt, (minst/max) W: 32/102
• Värmevattenflöde, (ΔT = 5 K, 35 °C) l/min: 25,8
• Kapacitet för inbyggd elvärmare, kW: 3
• Aktuell 1 / A: 13,1
• Aktuell 2/A: 13

Panasonic Aquarea luft till vatten värmepumpar
Panasonic tillverkar högkvalitativa luft-vattenvärmepumpar för uppvärmningsbehoven i lägenheter och kommersiella lokaler. Det breda urvalet av Aquarea värmepumpar från 3 till 16 kW hjälper dig att hitta rätt system för dina värme- eller kylbehov. Kostnadseffektiva och miljövänliga lösningar lämpar sig för både nybyggnation och renoveringsprojekt. I Panasonics omfattande kollektion hittar du en värmepumpsmodell som passar ditt hus, med vilken du kan maximera komforten och de besparingar som värmepumpen ger.

Ansökningar
Aquarea luft-vattenvärmepump är en bra lösning för nya eller befintliga hushåll, samt för alla typer av fastigheter. Systemen är särskilt lämpliga för platser med vattencirkulerande radiatorer och/eller vattencirkulerande golvvärme. Systemet kan arbeta självständigt, eller kombineras med ett befintligt gas-, ved- eller oljeeldat etc. värmesystem efter behov.

Ökar användarkomforten
Aquarea luft-till-vatten värmepump kan justera temperaturen exakt tack vare pålitliga Panasonic inverterkompressorer och lättanvända kontrollfunktioner. Aquarea värmer ditt hem effektivt även under mer krävande förhållanden, värmepumparna arbetar upp till -28 °C utetemperatur, och de arbetar med kompressorn på full kapacitet utan ytterligare uppvärmning även vid en temperatur på -20 °C. Värmepumpen har ett brett utbud av olika justeringsfunktioner, som du kan använda för att säkerställa komplett boendekomfort, samt tillräckligt med varmvatten.

En luft-vattenvärmepump tar energi från uteluften
Baserat på avancerad luft-till-vatten värmepumpsteknik är Aquarea ett mycket effektivt och miljövänligt system. Den fångar upp energi från den omgivande luften och överför den till uppvärmningen av det vatten och varmvatten som behövs för uppvärmning av bostaden och kyler vid behov även ditt hus. Systemet tar upp till 80 % av den erforderliga energin från den omgivande luften, även vid mycket låga temperaturer.

Sparmöjligheter
Med en luft-vattenvärmepump går det att spara upp till mer än 50 % av de årliga uppvärmningskostnaderna, i bästa fall ännu mer. Dess användning är säker, bekymmersfri och enkel. Med en luft-vattenvärmepump som utnyttjar ny teknik kan uppvärmningen av bostaden regleras på ett mycket mer mångsidigt, intelligent och exakt sätt jämfört med till exempel traditionella el-, ved- och oljepannor. En luft-vattenvärmepump är typiskt sett mer överkomlig vad gäller anskaffningskostnader än till exempel en bergvärmepump.
