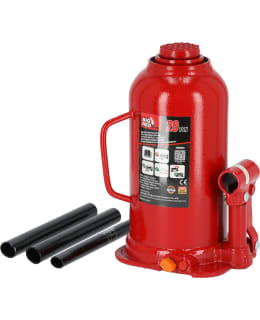

Torin Big Red 20t pullotunkki

• Minikorkeus: 235 mm
• Maksimikorkeus: 445 mm
• Paino: 8,8 kg
• Ce-hyväksytty tuote

Nostaminen
1. Varmista, että tunkki ja ajoneuvo ovat tasaisella alustalla
2. Kytke aina seisontajarru ja lukitse pyörät
3. Tarkista ajoneuvon käsikirjasta nostopisteiden sijainti
4. Käännä vapautusventtiiliä myötäpäivään kiinni-asentoon. ÄLÄ YLIKIRISTÄ!
5. Aseta pullotunkki nostopisteeseen. Älä mene ajoneuvon alle ilman nostotelineitä. Pullotunkkeja ei ole suunniteltu kestämään raskaita kuormia pitkiä aikoja. Älä yritä asettaa pullotunkkeja samanaikaisesti ajoneuvon molempien päiden alle tai ajoneuvon yhden sivun alle.
6. Nosta ajoneuvoa asettamalla kahva ja pumppaamalla
7. Kierrä vapautusventtiiliä HITAASTI vastapäivään laskeaksesi kuormaa nosturin telineisiin

Laskeminen
1. Käännä vapautusventtiiliä myötäpäivään kiinni-asentoon
2. Pumppaa kahvaa nostaaksesi ajoneuvo
3. Irrota nostotelineet. Älä mene ajoneuvon alle laskiessasi
4. Laske ajoneuvo maahan kääntämällä vapautusventtiiliä HITAASTI vastapäivään

Tuotetta tulee huoltaa tuoteohjeiden mukaisesti. Tähän tuotteeseen ei saa tehdä muutoksia.
1. Ennen käyttöä nosturi on tarkastettava silmämääräisesti, kuten halkeamien, vaurioiden, vääntyneiden, kuluneiden, löystyneiden tai puuttuvien osien tai hydraulisten vuotojen varalta
2. Tarkastukset on suoritettava tämän käsikirjan mukaisesti
3. Tuote on tarkastettava välittömästi, jos epäillään tunkin vaurioituneen

Kuukausihuolto on suositeltavaa. Voitelu on tärkeää pullotunkille. Kaikki lika, ruoste voivat aiheuttaa joko hidasta liikettä tai erittäin nopeita nykäyksiä, jotka vaurioittavat tunkkia. Seuraavat vaiheet on suunniteltu pitämään tunkin hyvin voideltuna.
1. Voitele painin, vivustot, satula ja pumppumekanismi kevyellä öljyllä
2. Tarkasta silmämääräisesti murtuneiden hitsien, taipuneiden, löystyneiden, puuttuvien osien tai hydrauliöljyvuotojen varalta
3. Jos tunkkiin kohdistuu epänormaalia kuormitusta tai iskuja, poista se käytöstä ja tarkasta
4. Puhdista kaikki pinnat ja säilytä kaikki tarrat ja varoitukset
5. Tarkista ja ylläpidä painimen öljytaso
6. Tarkista painin 3 kuukauden välein ruosteen tai korroosion varalta. Puhdista tarvittaessa ja pyyhi öljyliinalla.
Kun et käytä, jätä satula ja painin aina kokonaan alas. Säilytä nosturia aina täysin alas lasketussa asennossa. Tämä auttaa suojaamaan kriittisiä alueita liialliselta korroosiolta. Älä käytä jarru- tai vaihteistonesteitä tai tavallista moottoriöljyä, koska ne voivat vahingoittaa tiivisteitä. Käytä aina hydrauliöljyä.

Öljyn tarkastus
1. Käännä vapautusventtiiliä vastapäivään, jotta painin pääsee kokonaan sisään. Saattaa olla tarpeen käyttää voimaa satulaan laskemista varten.
2. Irrota öljyntäyttötulppa tunkin ollessa vaakasuorassa asennossa. Pidä pullotunkki pystyasennossa kahvan kanta alaspäin. Öljyn tulee olla täyttöaukon pohjan tasolla. Jos ei, täytä. Älä ylitäytä. Täytä aina uutta hydrauliöljyä.
3. Vaihda täyttötulppa.
4. Tarkista tunkin toiminta.
5. Tyhjennä ilma järjestelmästä tarvittaessa.

Järjestelmän ilmaaminen
1. Käännä vapautusventtiiliä vastapäivään yksi täysi kierros avataksesi
2. Pumppaa kahdeksan kertaa
3. Sulje venttiili kääntämällä vapautusventtiiliä myötäpäivään
4. Pumppaa kahvaa, kunnes mäntä saavuttaa maksimikorkeuden ja jatka pumppaamista poistaaksesi ilma
5. Purista öljyn täyttötulppa varovasti ja hitaasti vapauttaaksesi jääneen ilman
6. Käännä vapautusventtiiliä vastapäivään yksi täysi kierros ja laske painin alimpaan asentoon. Käytä tarvittaessa voimaa.
7. Käännä vapautusventtiiliä myötäpäivään kiinni-asentoon ja tarkista, että pumppu toimii oikein. Saattaa olla tarpeen suorittaa edellä mainitut useammin kuin kerran, jotta ilma poistuu kokonaan.
